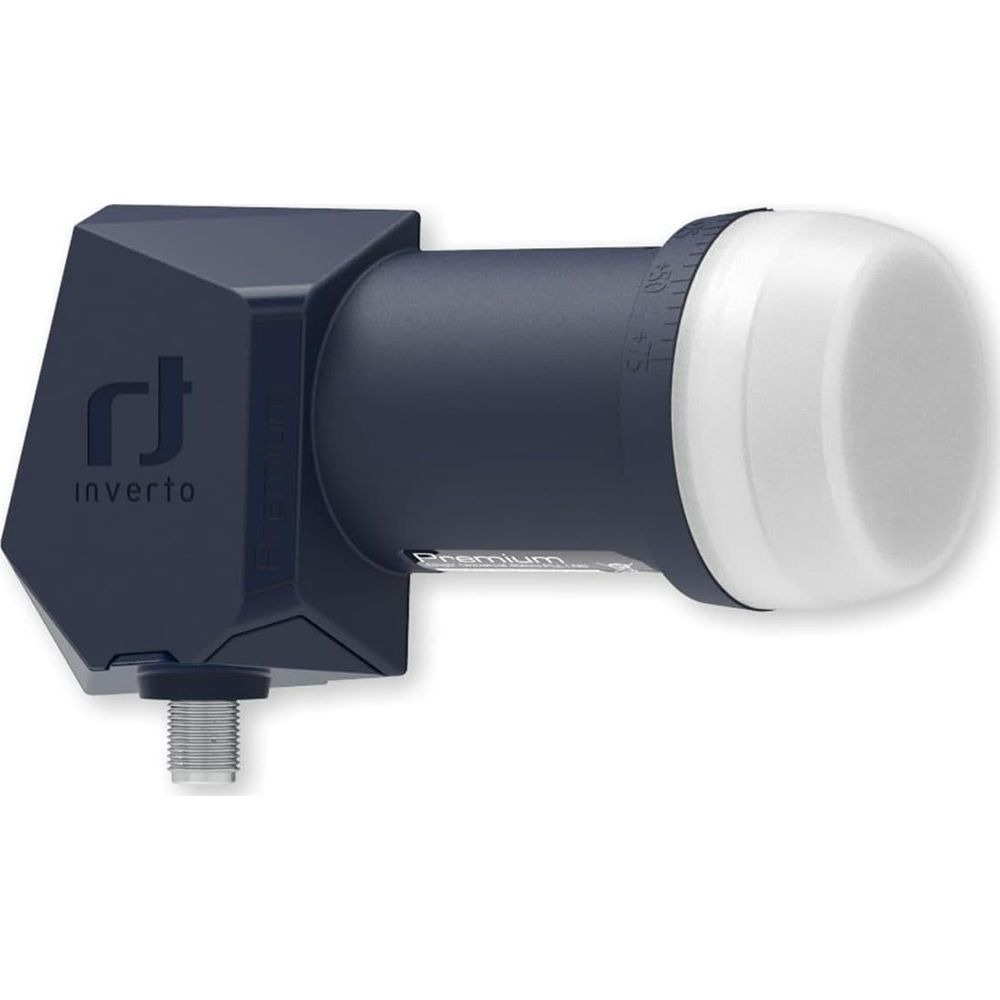

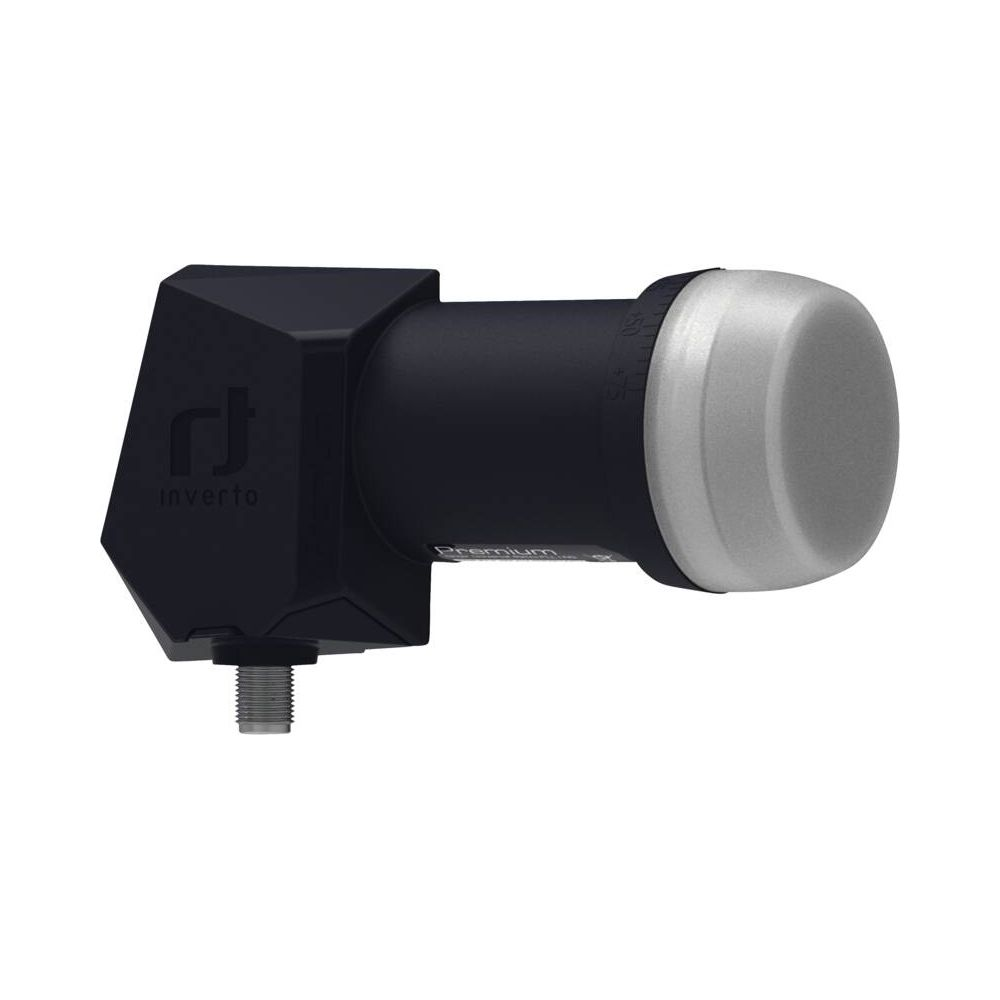

INVERTO Premium Single Tek Çıkışlı LNB 0.2dB 4K 8K IDLP-SNL413

Inverto Premium Single Tek Çıkışlı LNB 0.2dB / 4K 8K / IDLP-SNL413
Özellikle rekabetçi ve 4G/LTE korumalı bir çözüm için küresel DTH pazarının talebini karşılamak üzere tasarlanmış ve seçilmiş olan bu LNB, uydu sinyali alımı için en son yonga seti teknolojisi ve dalga kılavuzu tasarımını kullanarak optimize edilmiş alım yetenekleri sağlar. Tek bir uydudan uydu TV ve radyo alımına ve tek bir tuner Set üstü kutuya dağıtımına olanak tanır. LNB, HD ve UHD iletimlerini destekler, türünün tek örneği RF performansları, çok düşük güç tüketimi sunar ve en önemlisi 4G/LTE iletimlerinden kaynaklanan parazitleri azaltmak için tasarlanmıştır.

En yüksek endüstri kalite standartlarına göre üretilmiş ve sıkı özellikleri karşılamak üzere tasarlanmış olan bu LNB, dünya çapında DTH operatörlerinin ve uydu yayın alımının zorlu müşterileri için ideal bir çözümdür.


Başlıca Özellikler:
Düşük Faz Gürültüsü, DVB-S2 (HD ve UHD) uyumlu
Çok Düşük Gürültü Rakamı
Düşük güç tüketimi
Yüksek Çapraz Polarizasyon İzolasyonu
Yüksek Frekans kararlılığı

Teknik özellikler
Düşük bant giriş frekans aralığı 10,7 GHz ~ 11,7 GHz
Düşük bant çıkış frekans aralığı 950 MHz ~ 1950 MHz
Düşük bant LO frekansı
9,75 GHz
Yüksek bant giriş frekans aralığı
11,7 GHz ~ 12,75 GHz
Yüksek bant çıkış frekans aralığı 1100 MHz ~ 2150 MHz
Yüksek bant LO frekansı
10,6 GHz
Gürültü rakamı
0,2 dB tipik (0,7 dB maks.)
LO sıcaklık kayması ±2,0 MHz maks.
LO başlangıç ​​doğruluğu ±500 kHz maks.
LO faz gürültüsü @ 1 kHz -70 dBc/Hz
LO faz gürültüsü @ 10 kHz
-80 dBc/Hz
LO faz gürültüsü @ 100 kHz -90 dBc/Hz
LO faz gürültüsü @ 1 MHz -100 dBc/Hz
Dönüşüm kazancı
57 dB ~ 67 dB
Dalgalanma kazancı (26 MHz bant genişliği üzerinde) 1 dB maks. (tepeden tepeye)
Kazanç değişimi (tam bant üzerinde) 4 dB maks. (tepeden tepeye)
Görüntü reddi
40 dB'den az.
3. derece intermodülasyon - ICP3 +10 dBm min
1 dB sıkıştırma noktası (@ çıkış) 0 dBm en az.
Çapraz polarizasyon izolasyonu 22 dBmin.
Kontrol sinyali Ca (V)
10,0V ~ 14,0V
Kontrol sinyali Cb (H)
16,0V ~ 20,0V
Kontrol sinyali Cc (bant değiştirme)
22 kHz ± 4 kHz, 0,4V – 0,8V pp
Çıkış VSWR
2,0 : 1 maks.
Bantta sahte seviye -65 dBm maksimum.
Mevcut tüketim
100 mA maks. (10 VDC ~ 20 VDC)
Çalışma sıcaklığı
-30 °C ~ +60 °C
Çıkış empedansı
75 Ω (F tipi)
Çıkış konnektör tipi
F-Tipi (dişi)
Ağırlık 111 gr
