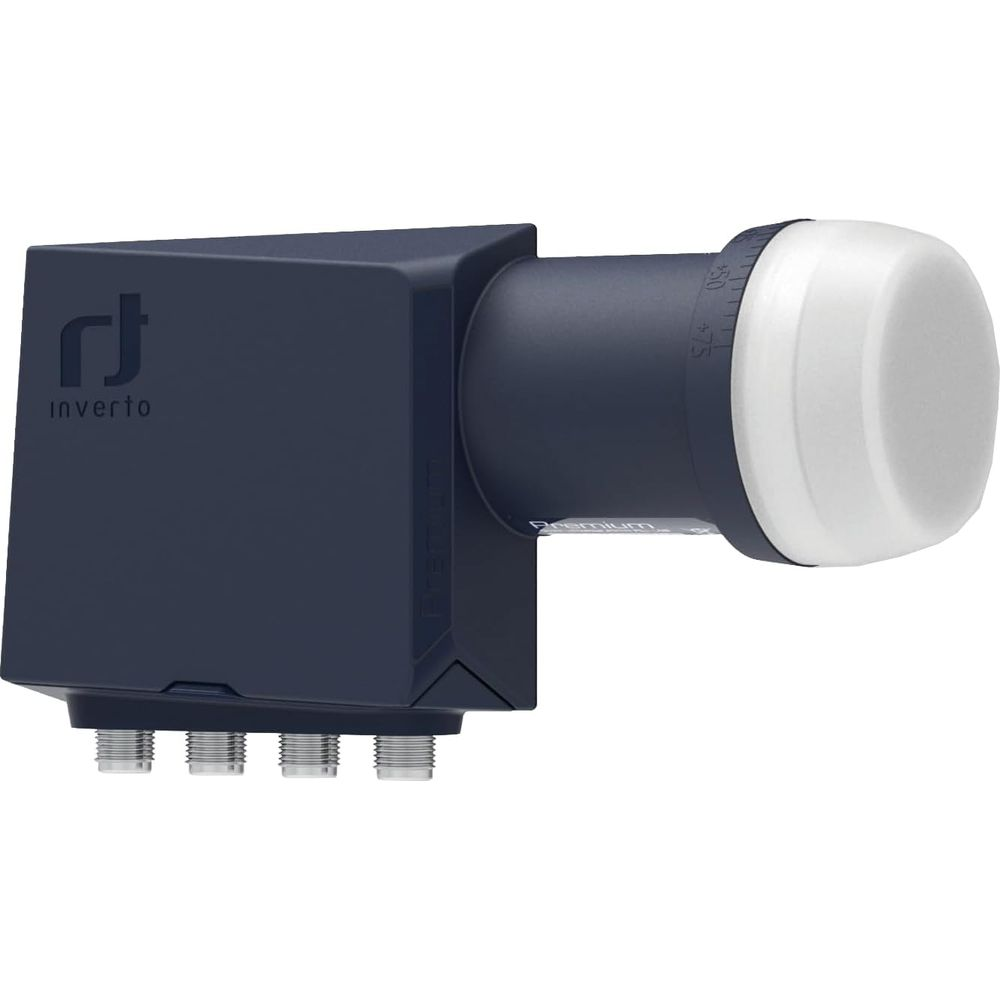

INVERTO Premium 0.2dB Quad Universal 40mm PLL LNB IDLP-QDL413-PREMU-OPN

Inverto Premium 0.2dB Quad Universal 40mm PLL LNB IDLP-QDL413-PREMU-OPN

Özellikle rekabetçi ve 4G/LTE korumalı bir çözüm için küresel DTH pazarının talebini karşılamak üzere tasarlanmış ve seçilmiş olan bu LNB, uydu sinyali alımı için en son yonga seti teknolojisi ve dalga kılavuzu tasarımını kullanarak optimize edilmiş alım yetenekleri sağlar.

Tek bir uydudan uydu TV ve radyo alımına ve dört tek tuner Set üstü kutuya (veya 2 çift tuner PVR) dağıtımına olanak tanır.

LNB, HD ve UHD iletimlerini destekler, benzersiz RF performansları, çok düşük güç tüketimi sunar ve en önemlisi 4G/LTE iletimlerinden kaynaklanan parazitleri azaltmak için tasarlanmıştır.

En yüksek endüstri kalite standartlarına göre üretilmiş ve sıkı özellikleri karşılamak üzere tasarlanmış olan bu LNB, dünya çapında DTH operatörlerinin ve uydu yayın alımının zorlu müşterileri için ideal bir çözümdür.

Başlıca Özellikler:

Düşük Faz Gürültüsü, DVB-S2 (HD ve UHD) uyumlu

Çok Düşük Gürültü Rakamı

Düşük güç tüketimi

Yüksek Çapraz Polarizasyon İzolasyonu

Yüksek Frekans kararlılığı

Teknik özellikler

Düşük bant giriş frekans aralığı 10,7 GHz ~ 11,7 GHz

Düşük bant çıkış frekans aralığı 950 MHz ~ 1950 MHz

Düşük bant LO frekansı 9,75 GHz

Yüksek bant giriş frekans aralığı 11,7 GHz ~ 12,75 GHz

Yüksek bant çıkış frekans aralığı 1100 MHz ~ 2150 MHz

Yüksek bant LO frekansı 10,6 GHz

Gürültü rakamı 0,2 dB tipik (0,7 dB maks.)

LO sıcaklık kayması ±2,0 MHz maks.

LO başlangıç ​​doğruluğu ±500 kHz maks.

LO faz gürültüsü @ 1 kHz -70 dBc/Hz

LO faz gürültüsü @ 10 kHz -80 dBc/Hz

LO faz gürültüsü @ 100 kHz -90 dBc/Hz

LO faz gürültüsü @ 1 MHz -100 dBc/Hz

Dönüşüm kazancı 57 dB ~ 67 dB

Dalgalanma kazancı (26 MHz bant genişliği üzerinde) 1 dB maks. (tepeden tepeye)

Kazanç değişimi (tam bant üzerinde) 4 dB maks. (tepeden tepeye)

Görüntü reddi 40 dB'den az.

3. derece intermodülasyon - ICP3 +10 dBm min

1 dB sıkıştırma noktası (@ çıkış) 0 dBm en az.

Çapraz polarizasyon izolasyonu 22 dBmin.

Kontrol sinyali Ca (V) 10,0V ~ 14,0V

Kontrol sinyali Cb (H) 16,0V ~ 20,0V

Kontrol sinyali Cc (bant değiştirme) 22kHz ± 4kHz

Çıkış VSWR 2,0 : 1 maks.

Bantta sahte seviye -65 dBm maksimum.

Mevcut tüketim 200 mA maks. (10 VDC ~ 20 VDC)

Çalışma sıcaklığı -30 °C ~ +60 °C

Çıkış empedansı 75 Ω (F tipi)

Çıkış konnektör tipi F-Tipi (dişi)

Ağırlık 177 gr
