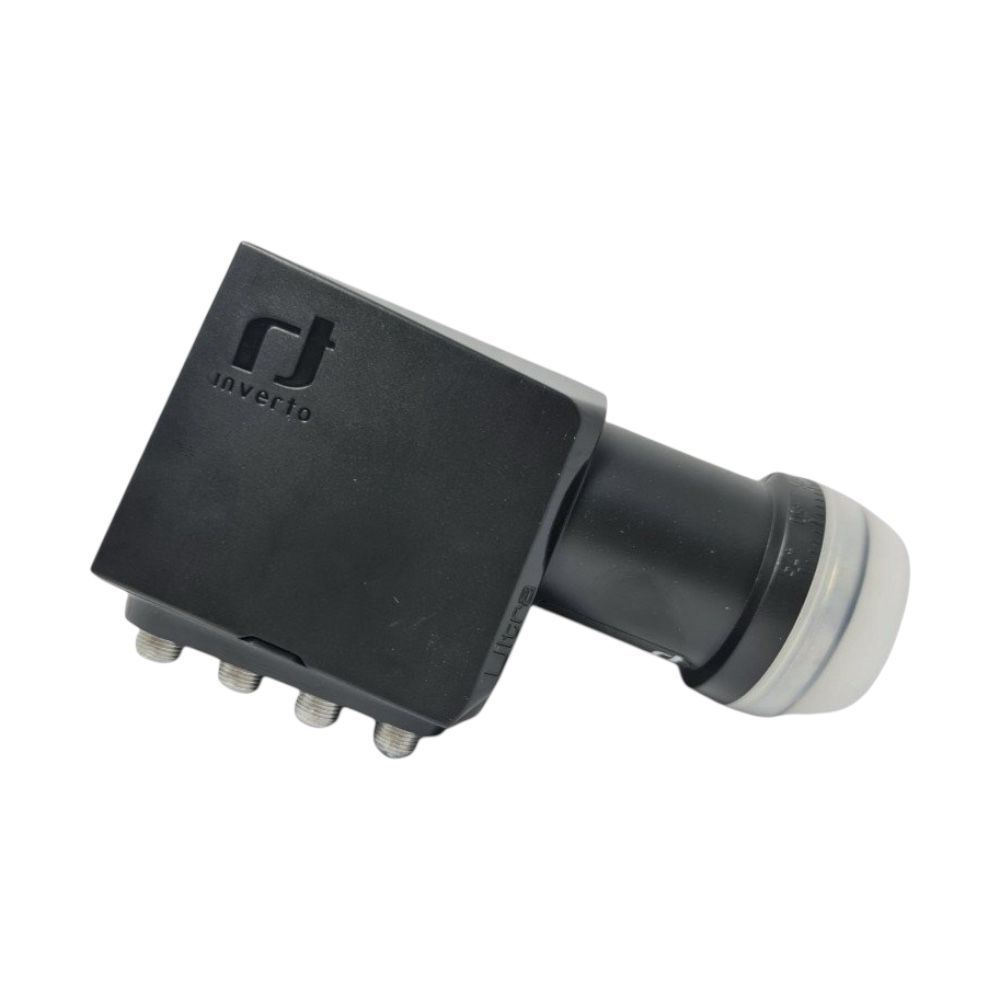

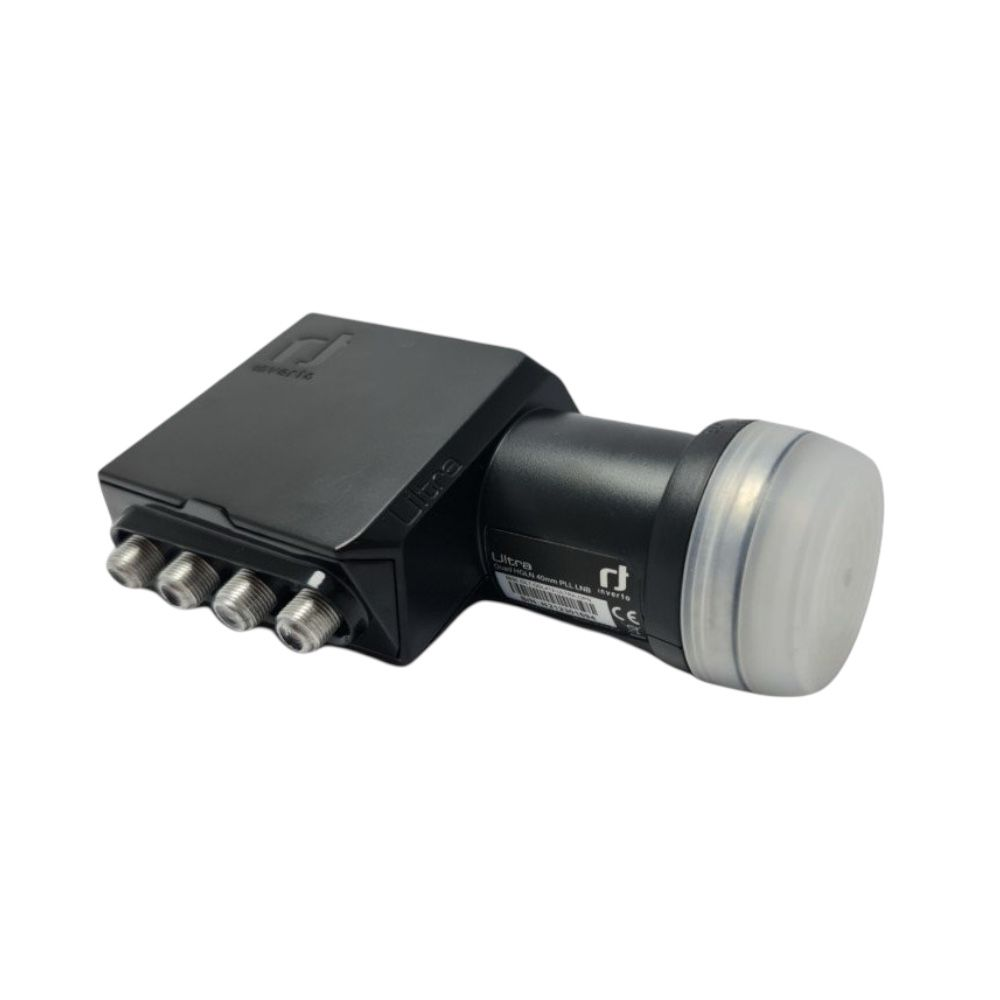

INVERTO New Black Ultra 8K 0.2 dB Quad LNB IDLT-QDL412-ULTRA-OPN

Inverto New Black Ultra 0.2dB

Quad LNB IDLT-QDL412-ULTRA-OPN









Inverto'nun yüksek performanslı Ultra LNB'leri, uydu yayınlarının, küçük çanak boyutlarının veya uzun koaksiyel kabloların kenarlarında üstün alım ihtiyacını karşılamak için özel olarak tasarlanmıştır.

Yeni kasa tasarımı ve üstün ön uç bileşenleri sayesinde bu LNB, düşük gürültü rakamı ve en iyi faz gürültü performansı ile daha yüksek dönüşüm kazancı sağlar.

Yenilikçi kasa tasarımı, daha yüksek özellikli bileşenler, mükemmel çapraz polarizasyon yalıtımı ve gelişmiş filtre tasarımının birleşimi, parazit yapan ve sahte sinyallerin daha iyi işlenmesini sağlar.

Bu LNB, standart LNB'lere kıyasla genel alım performansında bir sıçrama sağlar, sinyallerin bir uydudan alınmasını, tek tunerli Set Üstü kutusuna dağıtılmasını sağlar ve 4K veya 8K çözünürlükte Ultra Yüksek Çözünürlüklü TV yayınlarına hazırdır.

Ana Özellikler:

Yeni Kasa tasarımı

Üstün Faz Gürültüsü performansı, Ultra HD (4K ve 8K) TV'yi destekleyen DVB-S2X uyumlu

Mükemmel Çapraz Polarizasyon İzolasyonu

Çok Düşük Sinyalleri Düzeyler

Yüksek Dönüşüm Kazancı ile Üstün Gürültü Rakam

Yüksek 4G Bağışıklığı

Üstün Güvenilirlik





Teknik özellikler

Düşük bant giriş frekans aralığı

10.7 GHz ~ 11,7 GHz

Düşük bant çıkış frekans aralığı

950 MHz ~ 1950 MHz

Düşük bant LO frekansı

9.75 GHz

Yüksek bant giriş frekans aralığı

11,7 GHz ~ 12,75 GHz

Yüksek bant çıkış frekans aralığı

1100 ~ 2150 MHz

Yüksek bant LO frekansı

10.6 GHz

Gürültü figürü

0,2 dB tip. (0,7 dB maks.)

LO sıcaklık kayması

± 2.0 MHz maks.

LO başlangıç ​​doğruluğu

± 1.0 MHz maks.

LO faz gürültüsü @ 1 kHz

-70 dBc/Hz

LO faz gürültüsü @ 10 kHz

-80 dBc/Hz

LO faz gürültüsü @ 100 kHz

-90 dBc/Hz

LO faz gürültüsü @ 1 MHz

-100 dBc/Hz

Dönüşüm kazancı

60 ~ 70 dB

Dalgalanma kazanın (26 MHz bant genişliğinin üzerinde)

1 dB maks. (zirveden zirveye)

Kazanç varyasyonu (tam bant üzerinde)

4 dB maks. (zirveden zirveye)

Görüntü reddi

50 dB dk.

3. derece intermodülasyon - ICP3

+10 dBm dk.

1 dB sıkıştırma noktası (@ çıkış)

0 dBm dk.

Çapraz polarizasyon izolasyonu

22 dB dk.

Kontrol sinyali Ca (V)

10.0 V ~ 14.0 V

Kontrol sinyali Cb (H)

16.0V ~ 20.0V

Kontrol sinyali Cc (bant değiştirme)

22 kHz ± 4 kHz, 0.4V – 0.8V pp

Çıkış VSWR'si

2.0 : 1 maks.

bant sahte düzeyde

-65 dBm maks.

Anlık tüketim

100 mA maks. (10 VDC ~ 20 VDC)

Çalışma
