CUDY
Ürün no. 173996021

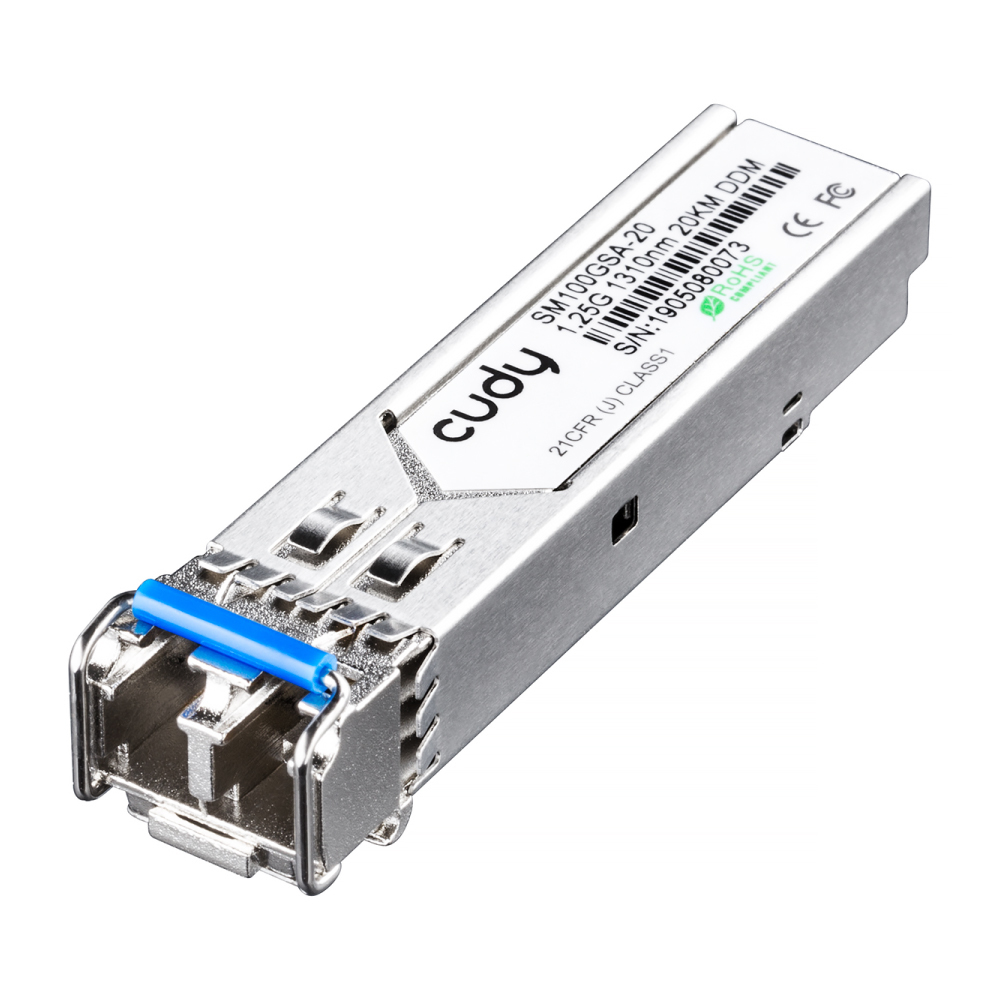

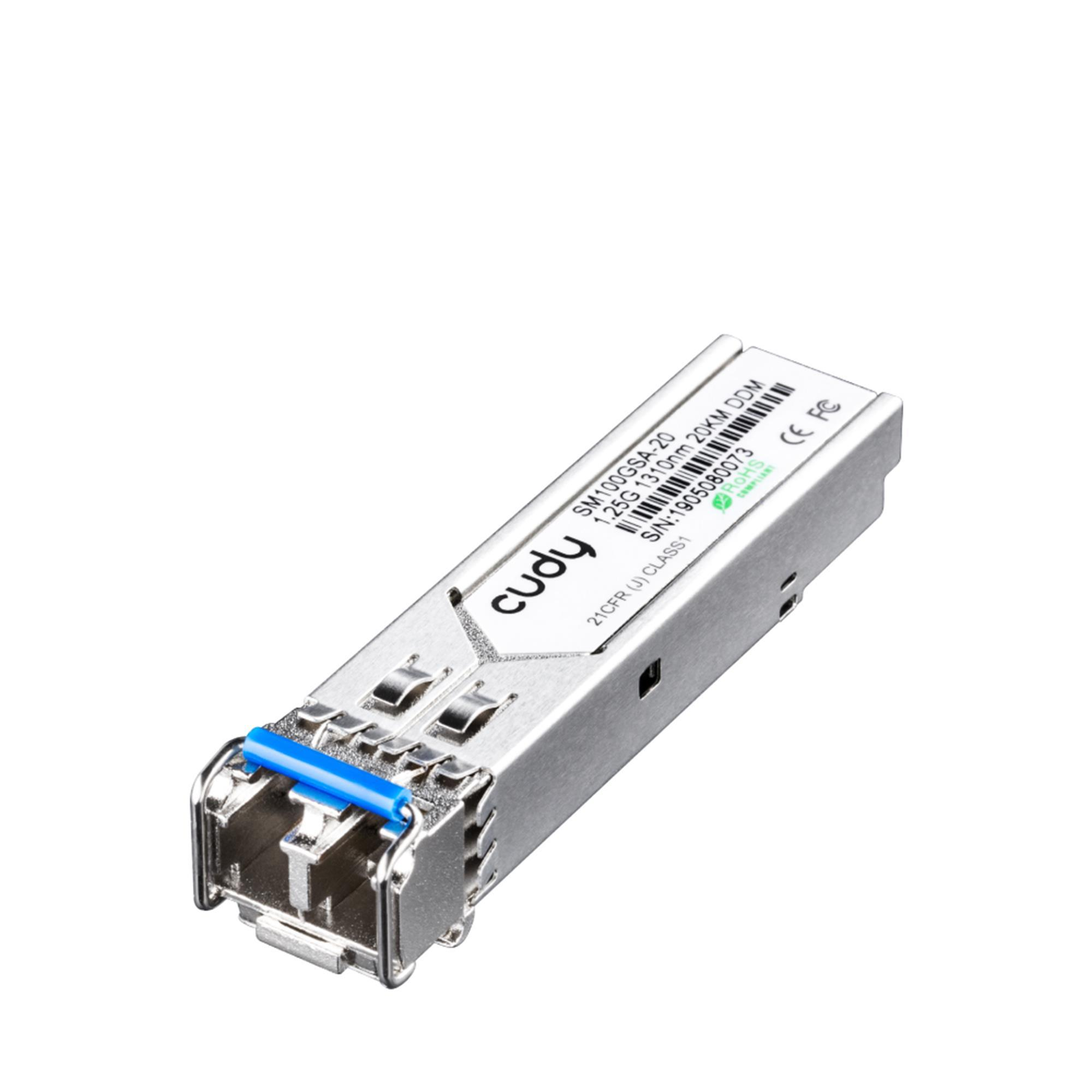

CUDY SM100GSA-20 1,25Gb/sn 1310nm FP SM 20 km 12.5dB Endüstriyel SFP Modül Metal Switch Gri
CUDY
Ürün no. 173996021
Satış ve sevkiyat Teknoraks
Adrese teslimata uygun.
Tahmini teslimat 28.07.2026 - 30.07.2026

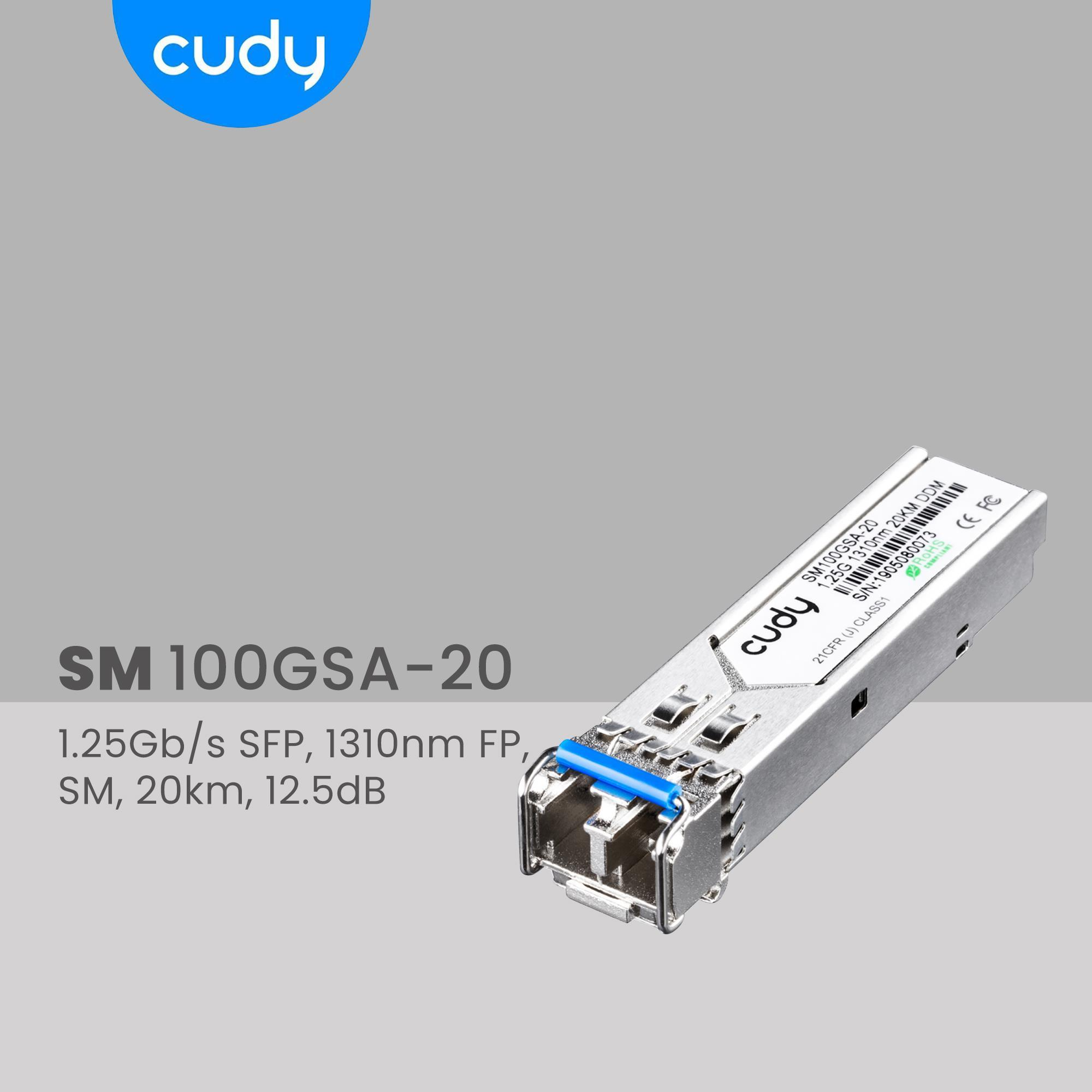

Cudy SM100GSA-20 1,25Gb/sn,1310nm FP, SM, 20km,12,5dB Endüstriyel SFP Modül
● Cudy 1.25Gb/s SFP SM100GSA-20 saniyede 1.25Gb/s veriyi 20 km'ye kadar Tek Modlu fiber dağıtımlar için tasarlanmış bir çift yönlü SFP modüldür. Uzun mesafeli fiber bağlantılar için veya Switchler, Routerlar ve medya dönüştürücüler(Media Converter)) arasında Uplink sağlamak için kullanılır
● SM100GSA-20 Bakır Küçük Form Faktörlü (SFP) transceiver'lar, SFP Multi Source Agreement (MSA) standartlarına dayanmaktadır. IEEE Std 802.3'de belirtilen Gigabit Ethernet ve 1000BASE-T standartları ile uyumludur. 1000BASE-T fiziksel katman IC'sine (PHY) I2C üzerinden erişilebilir, bu sayede tüm PHY ayarlarına ve özelliklerine erişim sağlanabilir. 1000BASE-T, SFP'nin RX_LOS pimini bağlantı göstergesi olarak kullanır. SFP'nin TX_DISABLE pimine çekilirse, PHY IC sıfırlanır
● FSP: Small Form-factor Pluggable, hem telekomünikasyon hem de veri iletişim uygulamaları için kullanılan kompakt, çalışır durumda takılabilir bir ağ arabirim modülü biçimidir. Ağ donanımındaki SFP arabirimi, fiber optik kablo veya bakır kablo gibi ortama özgü bir alıcı-verici için modüler bir yuvadır
Notlar:
1. Devre toprağı şasi toprağına bağlıdır.
2. TDIS > 2.0V veya açık durumunda PHY devre dışı bırakılır, TDIS < 0.8V durumunda ise etkinleştirilir.
3. Anakart üzerinde 4.7k - 10k Ohm arası bir dirençle çekilmelidir, böylece MOD_DEF(0) hattı takılı modülü göstermek için düşük seviyede olur.
4. Maksimum 2.5V gerilime sahip olan LVTTL ile uyumludur.
10/100/1000BASE-T üzerinde desteklenmez.

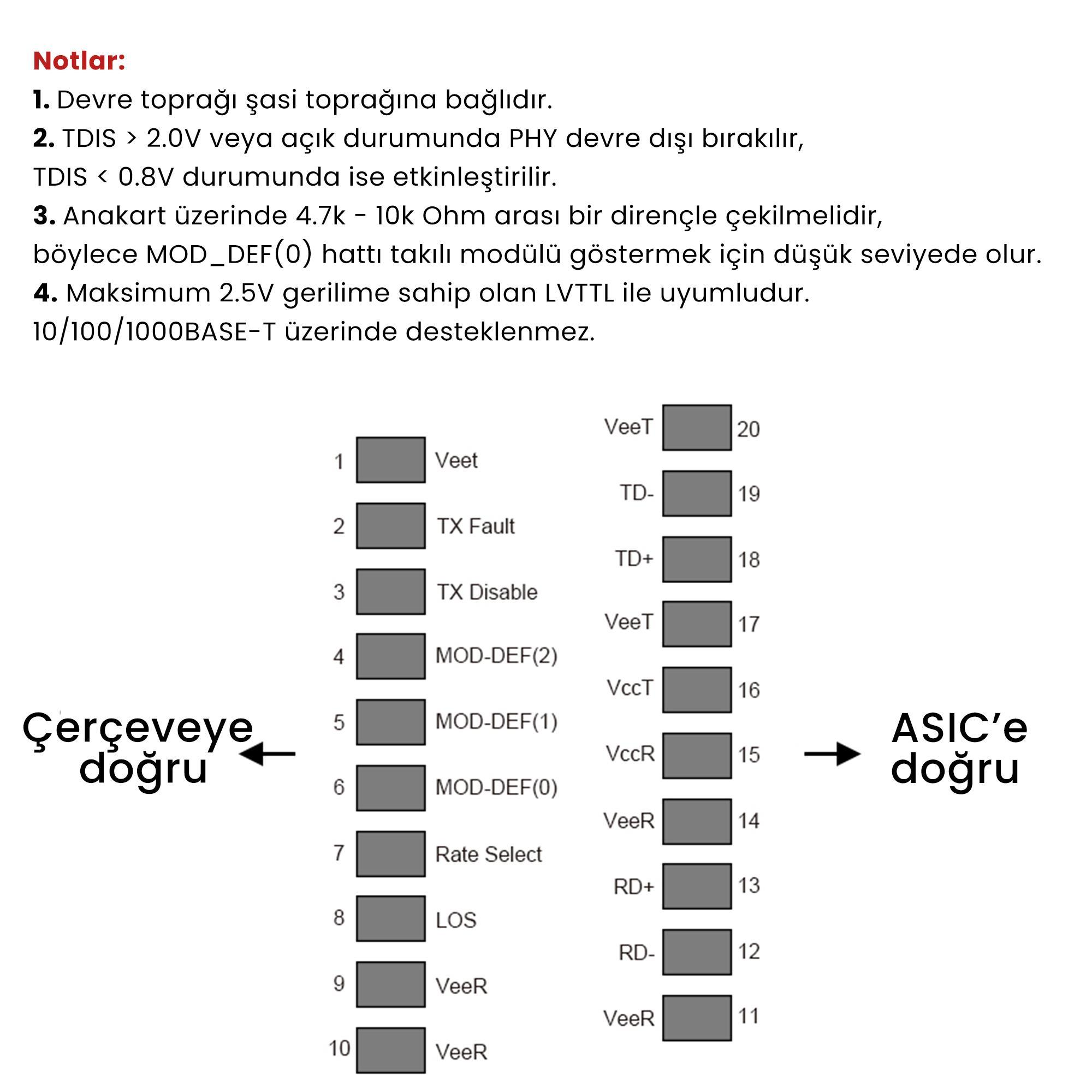

Ana kart konektör bloğu pin numaralarının ve adlarının şeması
+3.3V Volt Elektrik Güç Arayüzü
SFP-1000BASE-T/SFP-1000BASE-T-SGMII'nin giriş gerilim aralığı 3.3 V +/- 5%'dir. Sürekli işlem için maksimum 4V gerilim izin verilmez.
