CUDY Cudy SM10GSA-10 SFP+,10Gbps,LC SMF,10KM 1310nm Endüstriyel SFP+ Modül Metal Switch Gri

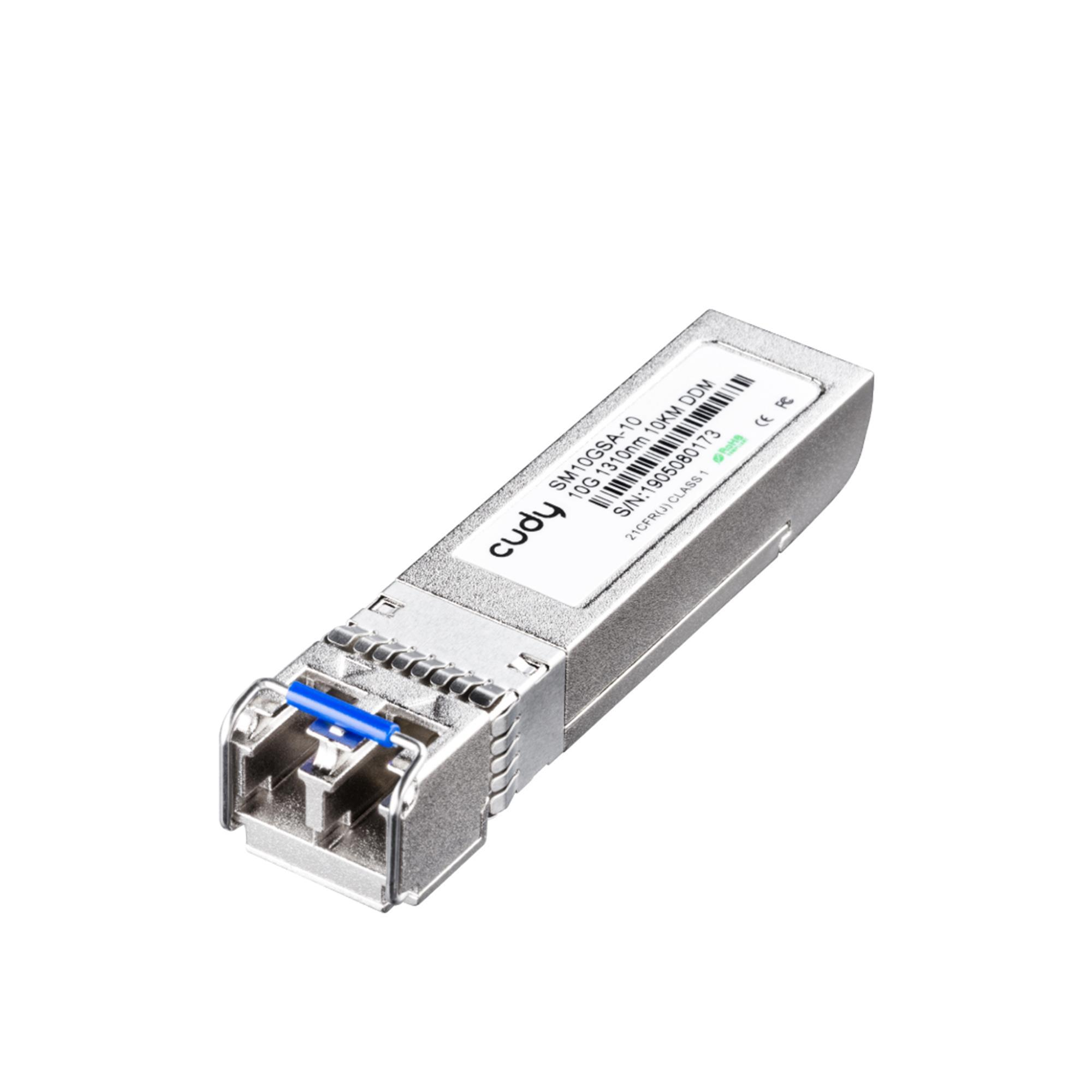

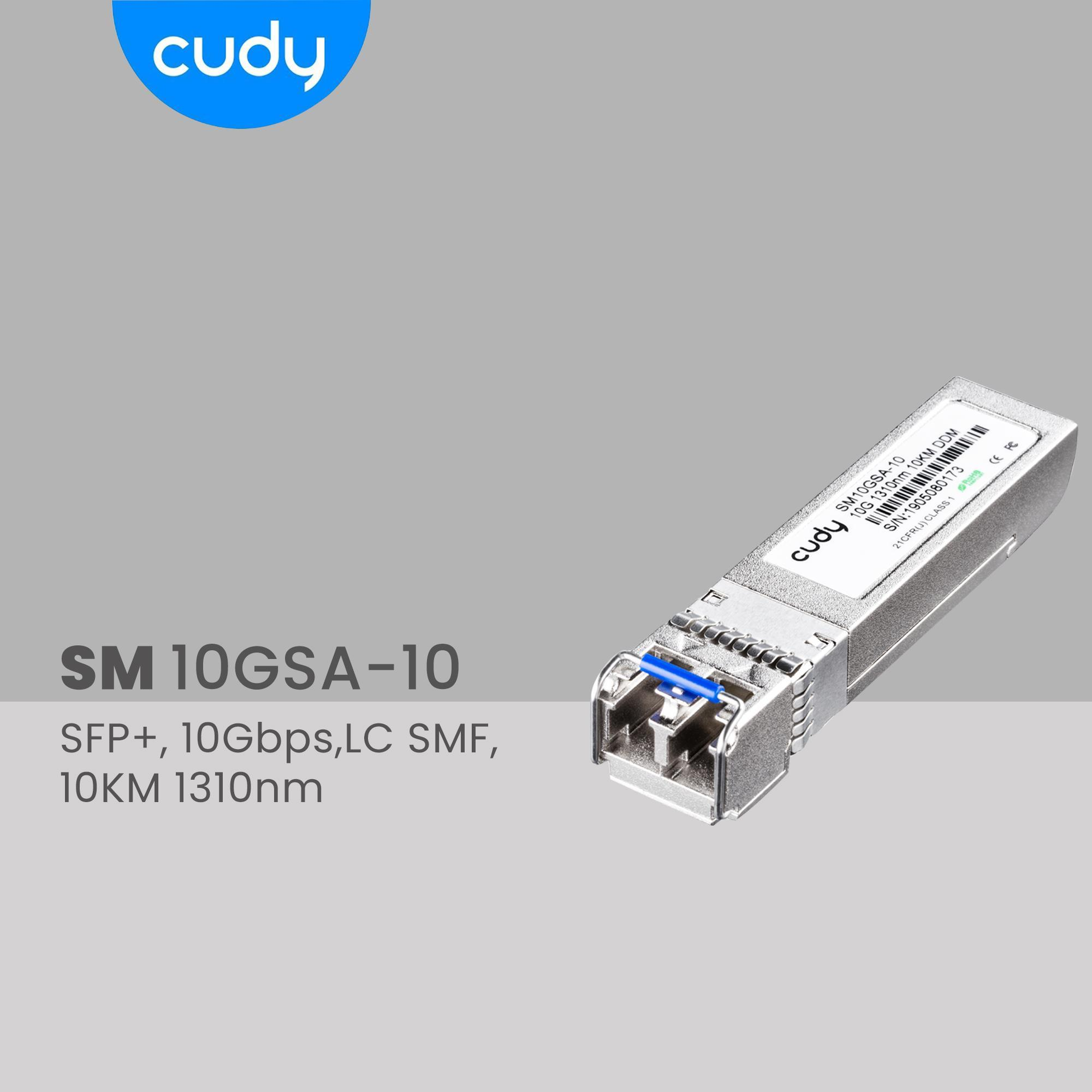

Cudy SM10GSA-10 SFP+,10Gbps,LC SMF,10KM 1310nm Endüstriyel SFP+ Modül

● SFP+, 10Gbps,LC SMF,10KM 1310nm
● Cudy 10G SFP+ SM10GSA-10 10 km'ye kadar Tek Modlu fiber dağıtımlar için tasarlanmış bir çift yönlü SFP modüldür. Uzun mesafeli fiber bağlantılar için veya Switchler,
● Routerlar ve medya dönüştürücüler(Media Converter)) arasında Uplink sağlamak için kullanılır
● SM10GSA-10 KüçükBakırForm Faktörlü (SFP) transceiver'lar, SFP Multi Source Agreement (MSA) standartlarına dayanmaktadır. IEEE Std 802.3'de belirtilen 10base-T /
● 100base-Tx standartları ile uyumludur. SFP-100BASE-T, bağlantı göstergesi olarak SFP'nin RX_LOS pimini kullanır. Eğer SFP'nin TX_DISABLE pimini çekerseniz, SWITCH IC sıfırlanır
● Kablo uzunluğu

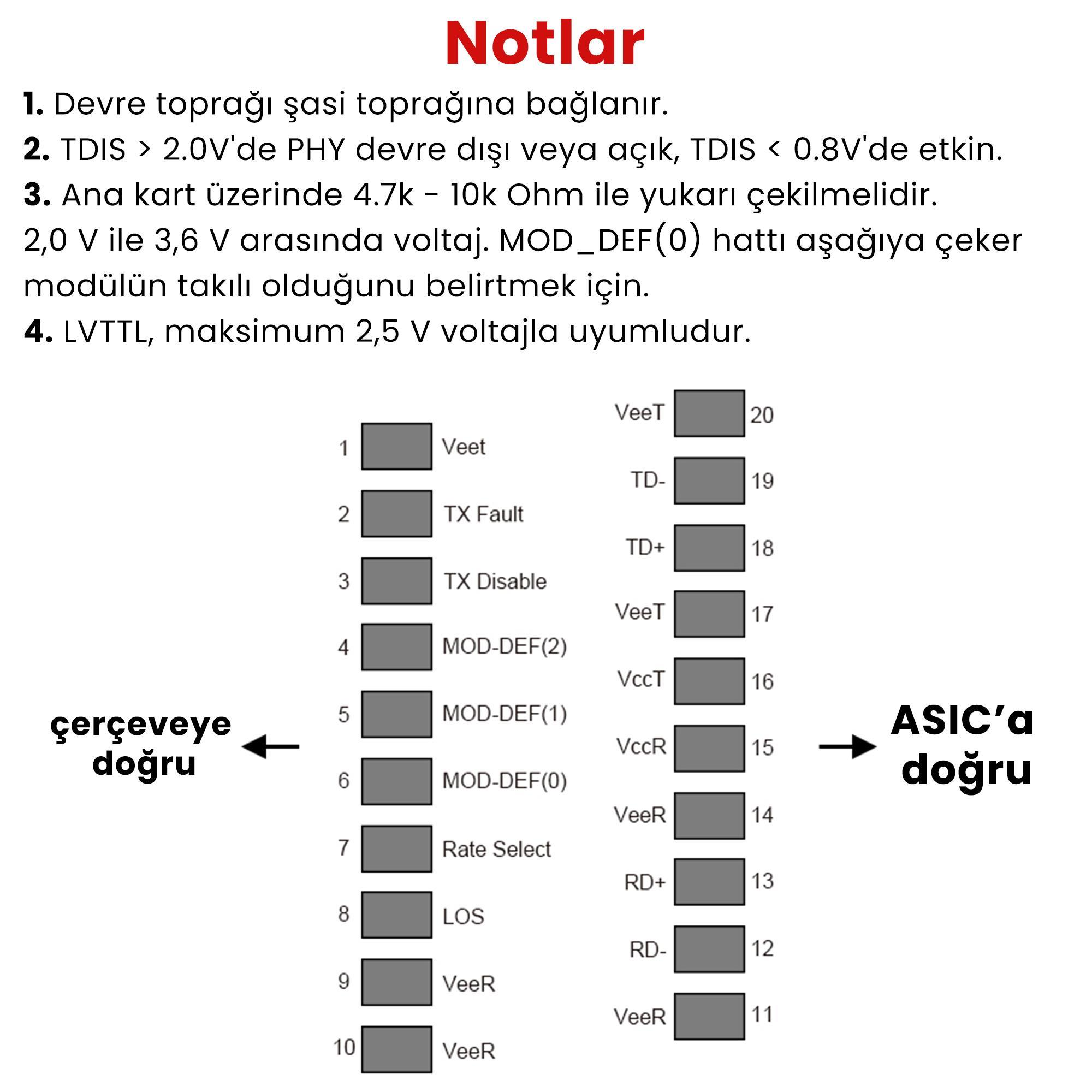

notlar:

1. Devre toprağı şasi toprağına bağlanır

2. TDIS > 2.0V'de PHY devre dışı veya açık, TDIS < 0.8V'de etkin

3. Ana kart üzerinde 4.7k - 10k Ohm ile yukarı çekilmelidir.

2,0 V ile 3,6 V arasında voltaj. MOD_DEF(0) hattı aşağıya çeker

modülün takılı olduğunu belirtmek için.

4. LVTTL, maksimum 2,5 V voltajla uyumludur.
Düşük Hızlı Sinyaller

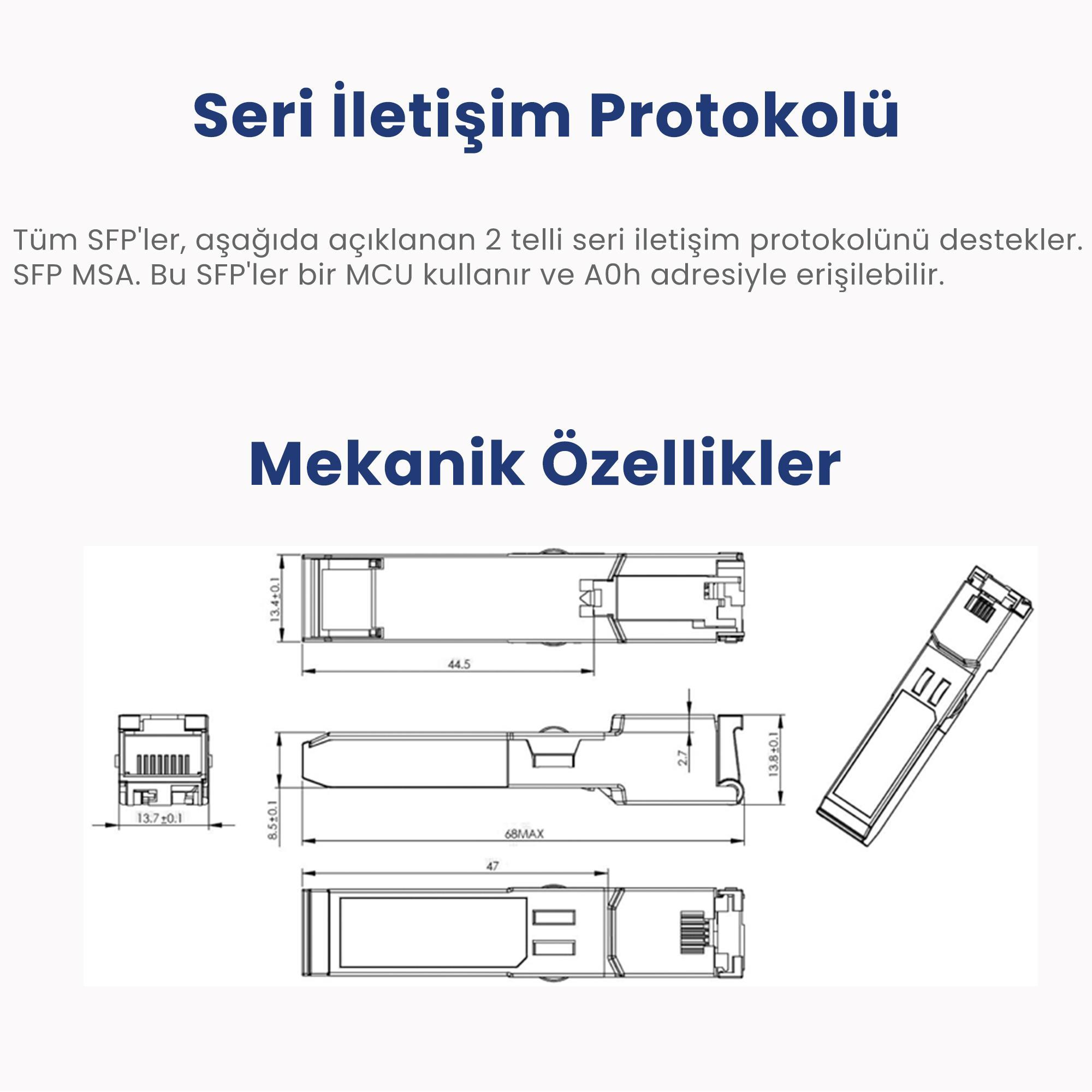

MOD_DEF(1) (SCL) ve MOD_DEF(2) (SDA), açık boşaltma CMOS sinyalleridir (bkz. bölüm VII, "Seri İletişim Protokolü"). Hem MOD_DEF(1) hem de MOD_DEF(2), host_Vcc'ye çekilmelidir.
